Raspberry PiのLinux KernelでMedia Controller APIを無効にする
環境
Raspberry Pi 4B
Raspberry Pi OS
Linux raspberrypi 5.15.84-v8+ #1613 SMP PREEMPT Thu Jan 5 12:03:08 GMT 2023 aarch64 GNU/Linux
OV5647モジュールを接続済み
問題
/dev/video0 に設定されているイメージセンサーを確認するためにv4l2-ctlやqv4l2を使っても思い通りの動作をしなかった
例:
$ v4l2-ctl -d /dev/video0 --list-ctrls *何も出力されない* $ v4l2-ctl -d 0 --list-formats-ext ioctl: VIDIOC_ENUM_FMT Type: Video Capture [0]: 'YUYV' (YUYV 4:2:2) Size: Stepwise 16x16 - 16376x16376 with step 1/1 [1]: 'UYVY' (UYVY 4:2:2) Size: Stepwise 16x16 - 16376x16376 with step 1/1 ... *なんか違いそうなのが出力されてる*
config.txt 変更
Media Controller APIがデフォルトで有効になっているので無効にする
/boot/config.txt 内の [pi4] の [all] 欄に以下を追加
[all] camera_auto_detect=0 dtoverlay=ov5647,media-controller=0
config.txt 変更後
v4l2-ctl
$ v4l2-ctl -d /dev/video0 --list-ctrls User Controls white_balance_automatic 0x0098090c (bool) : default=0 value=0 exposure 0x00980911 (int) : min=4 max=500 step=1 default=500 value=500 gain_automatic 0x00980912 (bool) : default=0 value=0 horizontal_flip 0x00980914 (bool) : default=0 value=0 flags=modify-layout vertical_flip 0x00980915 (bool) : default=0 value=0 flags=modify-layout Camera Controls auto_exposure 0x009a0901 (menu) : min=0 max=1 default=1 value=1 ... $ v4l2-ctl -d /dev/video0 --list-formats-ext ioctl: VIDIOC_ENUM_FMT Type: Video Capture [0]: 'pGAA' (10-bit Bayer GBGB/RGRG Packed) Size: Discrete 2592x1944 Size: Discrete 1920x1080 Size: Discrete 1296x972 Size: Discrete 640x480 [1]: 'GB10' (10-bit Bayer GBGB/RGRG) Size: Discrete 2592x1944 Size: Discrete 1920x1080 Size: Discrete 1296x972 Size: Discrete 640x480
...なんでかGBRGとして認識されてる
OV5647はBGGR配列

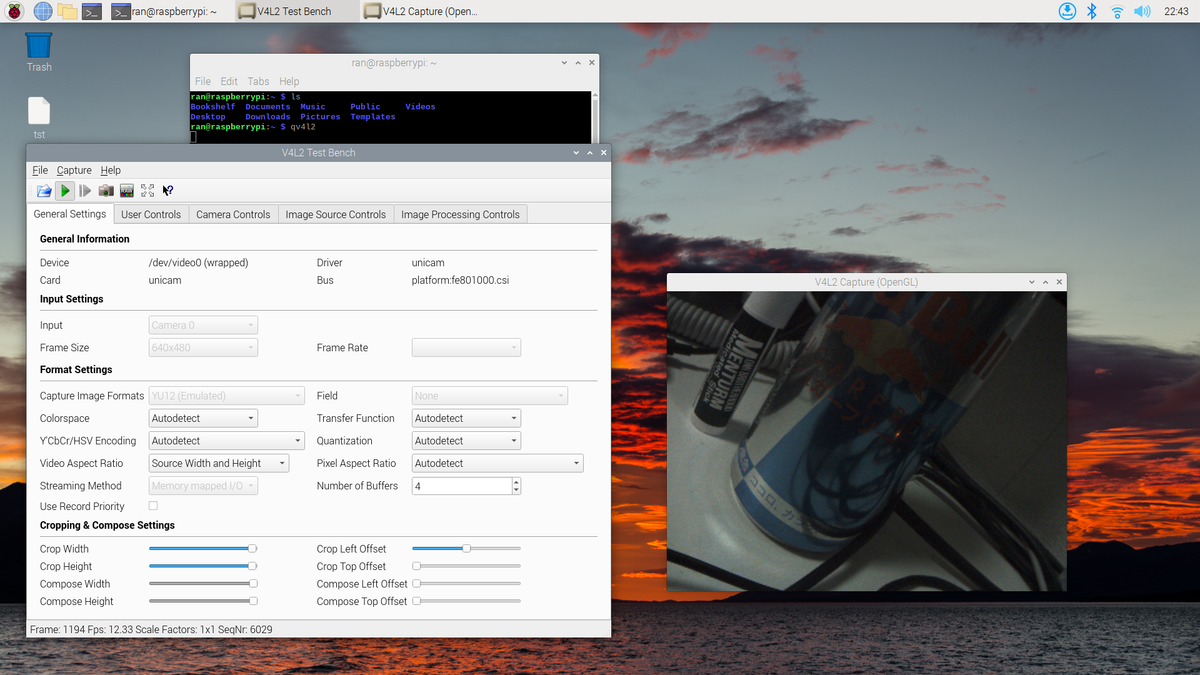

qv4l2
次?
media-ctl操作してMedia Controller API経由のキャプチャ(できたらいいな...)
参考
raspbian - libcamera stack does not work with Bullseye - Raspberry Pi Stack Exchange
linux/README at rpi-5.15.y · raspberrypi/linux · GitHub
https://manpages.debian.org/stretch/v4l-utils/v4l2-ctl.1
RockPi 4B Camera IFを通してOV5647 I2Cの接続確認をする
環境
RockPi 4B v1.5
OV5647モジュール(初代RPi Cameraとコンパチだと思う)
6.1.2-1-MANJARO-ARM
回路チェック

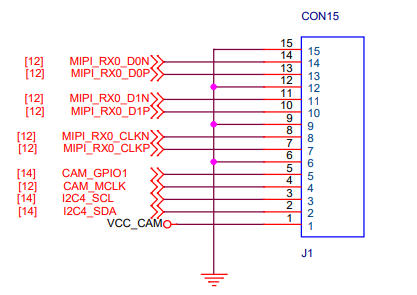

ちょい古いv1.3基板の回路図ですが、Camera IFはJ1に配置されていてI2C4が接続されているようです。
https://dl.radxa.com/rockpi4/docs/hw/rockpi4/rockpi4_v13_sch_20181112.pdf

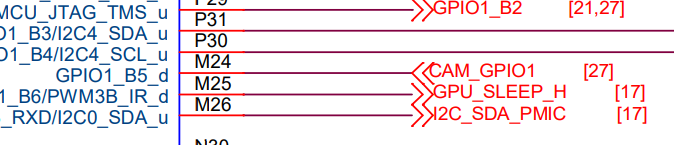

また、CAM_GPIO1はGPIO1_B5に接続されています。
このCAM_GPIO1は回路図が公開されているRaspberry Pi Camera V2(IMX219)と同じ使い方であればおそらくカメラモジュール内の各レギュレータのENピンに接続されています。
https://datasheets.raspberrypi.com/camera/camera-module-2-schematics.pdf
HighでEnable状態になります。
実際にi2cdetect
RockPi 4B (RK3399) GPIO NameからGPIO Numberを求める - かっこいいブログタイトル
GPIO1_B5のピン番号は上記の計算式より 1*32+1*8+5 = 45
となります。
cd /sys/class/gpio/ sudo sh -c "echo 45 > export" sudo sh -c "echo out > gpio45/direction" sudo sh -c "echo 1 > gpio45/value"
これで電源供給がおそらく有効になったのでi2cdetectでプローブしてみます。
sudo i2cdetect -y 4 0 1 2 3 4 5 6 7 8 9 a b c d e f 00: -- -- -- -- -- -- -- -- 10: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- 20: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- 30: -- -- -- -- -- -- 36 -- -- -- -- -- -- -- -- -- 40: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- 50: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- 60: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- 70: -- -- -- -- -- -- -- --
ちゃんと0x36に存在確認できました。
参考
RockPi 4B (RK3399) GPIO NameからGPIO Numberを求める
Example: GPIO4_D5: 4*32+3*8+5 = 157
Port ID
A: 0, B: 1, C: 2, D: 3
6.1.2-1-MANJARO-ARM で確認
ASUS P513 ROG KERIS WIRELESS Teardown
出たばっかりのROG Keris Wirelessをバラしてみたので公開
マウス自体のレビューはもう既にされてる方が複数いらっしゃるのでナシ
特に動作、ファームウェアアップデートに不具合は無かったけれど、制御ソフトのArmoury Crateのインストールが上手く行かなかったり(何回か試したら行けましたが)した。
分解時のメモ
基板の取り外しにはT5トルクスドライバーが必要。
また、両面テープで固定されているバッテリーを剥がす必要があるのでオススメできません。多分保証も効かなくなります。

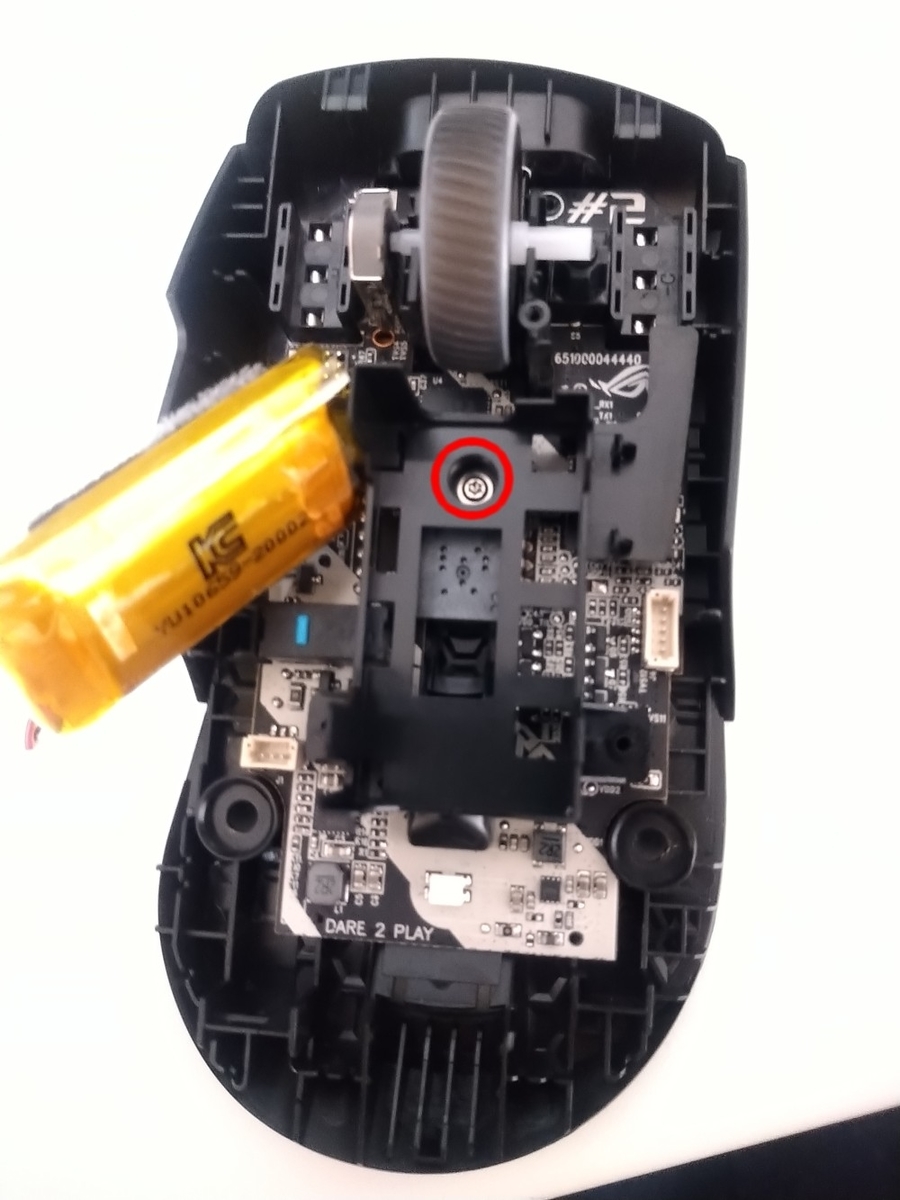

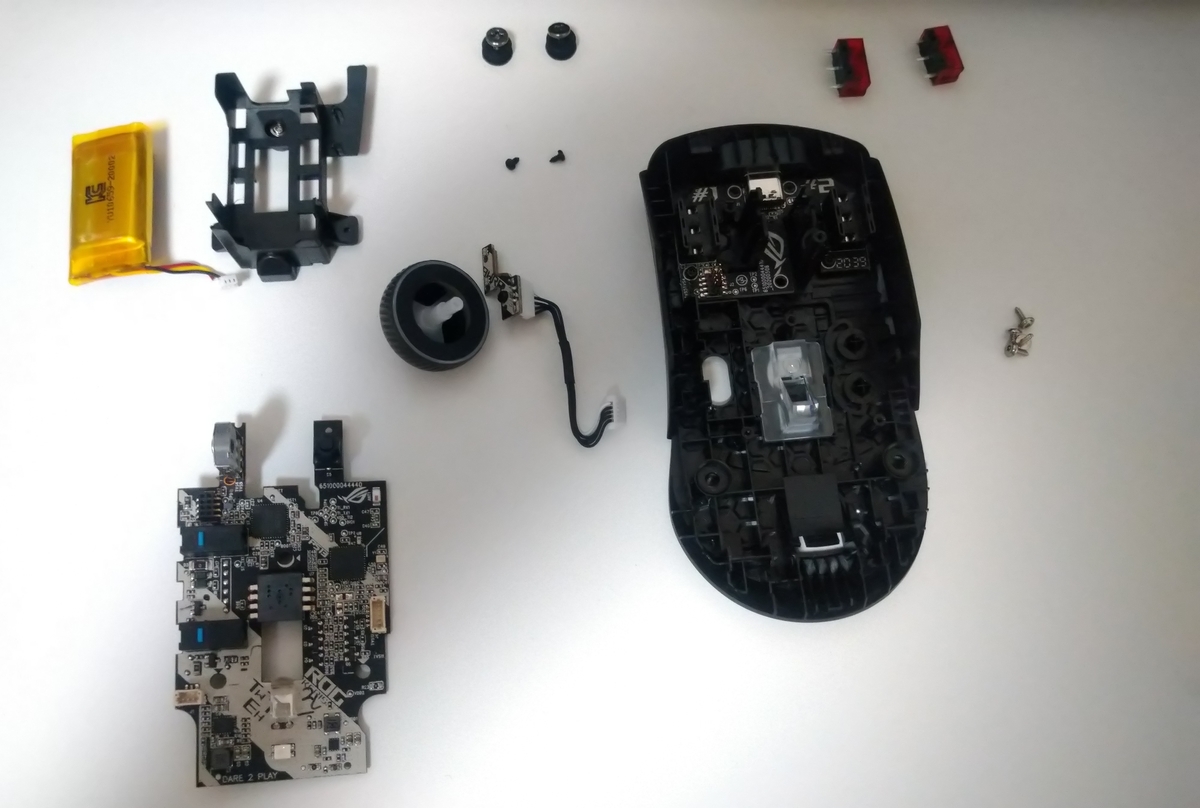

分解

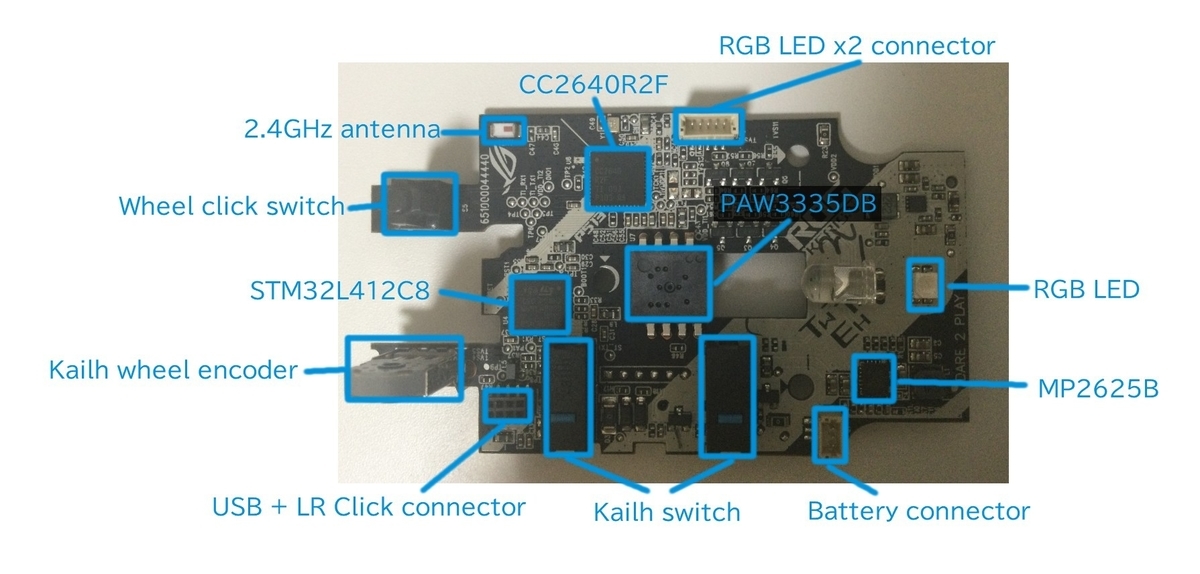

メイン基板
